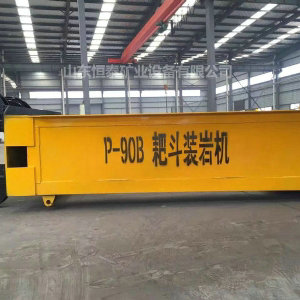

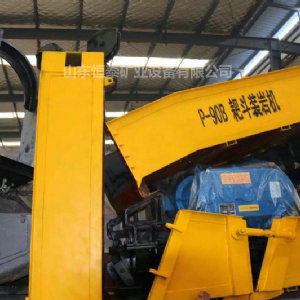

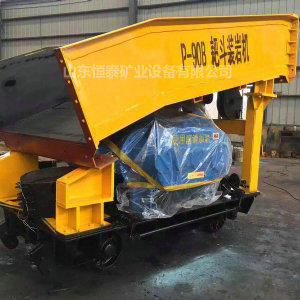

P-90B耙斗裝巖機用途:
P-90B耙斗裝巖機廣泛用于巷道掘進中配以礦車或箕進行裝載作業。結構簡單,裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷,而且P-90B型耙斗裝巖機可適用于凈高3米以上(凈斷面12平方米以上)的巷道選用。
P-90B耙斗裝巖機技術參數
耙斗容積(m3):0.9;
技術生存率(m3/h):95-140;
軌距:600∣900;
主機牽引力:31.0-50.0;
鋼絲繩直徑:31.0-50.0;
電動機功率(KW):45;
電動機工作電壓(V):380/660;
外形尺寸:長-8610,寬-2050,高-2745。
P-90B耙斗裝巖機結構說明
1、固定楔:其固定在迎頭上,用以懸掛尾輪,由楔體、帶錐套的鋼絲繩和套環等組成。
2、尾輪:是懸掛在固定楔套環上,用以引導耙斗的返回迎頭,主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動,扒取巖石,耙角為60°,平斜巷道通用,是耙巖機扒取巖石的主要工具,耙齒采用耐磨的高錳鋼材質,磨損嚴重后可對耙齒進行更換。
3、臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置,可旋轉螺桿調節簸箕口的高低,為了引導耙斗進出和防止矸石撒落,在絞接部位還設有左右導向擋板;中間槽前后彎曲部位,各設有可裝卸耐磨的弧形板;卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。
由于產品生產批次、具體型號不同,詳情請聯系我們的銷售人員進行具體核實
地址:山東濟寧市金宇路99號
全國統一服務電話:15020723770
