裝巖機介紹:
裝巖機用在地面采巖或巷道掘進中,配合礦車或箕斗進行裝載巖石。
裝巖機優點:
裝巖機具有裝巖效率高,結構簡單,應用范圍廣等特點。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道裝巖,在不超過90o拐彎的巷道都能良好地進行作業。使用此種裝載機械,還能進行掘進工序之間的平行作業,提高掘進效率,是實現巷道掘進機械化的主要機械設備。

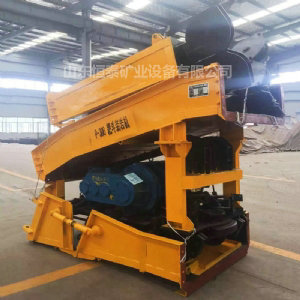

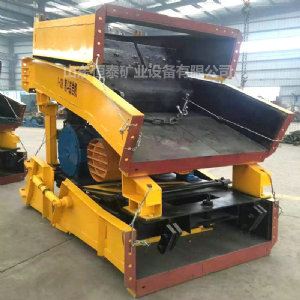

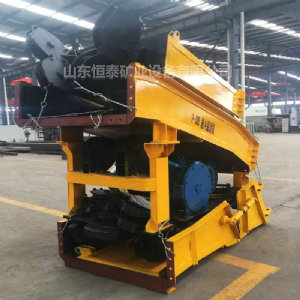

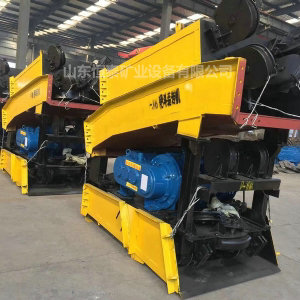

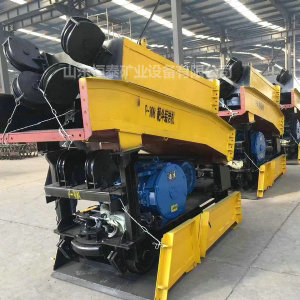

P-30B耙斗裝巖機技術參數:
型號:P-30B耙斗裝巖機;
P——耙斗裝巖機;
30——耙斗容積為0.30m3;
B——隔爆型。
絞車型號:P-30B
電機型號:YBB17-4
電動機功率KW:17
主繩牽引力KN:12.3-18.5
鋼繩直徑mm:12.5-15.5
主繩牽引速度mm:0.85-1.9
容繩量m:85-75
轉速m/s:1450
電壓v:380/660
凈斷面積:M2>6
凈高M(jìn) >2.2
絞車類型: 三行星齒輪雙滾筒絞車
外形尺寸mm:6110*1305*2000
總重量kg:4750
耙斗容積M3:0.30
技術生產率:35-50
鐵軌軌距mm:600/900
P-30B耙斗裝巖機結構及工作原理:
在P-30B耙斗裝巖機的臺車上,安裝有絞車的兩個滾筒,它們在電動機的驅動下,分別牽引著主繩和尾繩,通過主繩和尾繩操縱著耙斗作往復運動,由簸箕口擋板導向,將巖石扒進進料槽內,經過中間槽,在卸載槽尾部的卸料口把礦石卸入下面的礦車之中,如此反復,將礦車裝滿,從而實現裝巖。
由于生產批次不同,詳情請咨詢我們的業務人員進行核實圖片及參數
