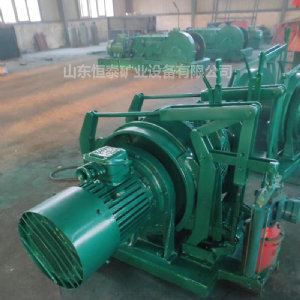

JD-1調度絞車 11.4KW調度絞車
一、JD-1調度絞車用途:
調度絞車生產廠家--JD-1型調度絞車供礦井下回采工作面和掘進工作面裝載站、調度編組礦車及在中間巷道中拖運礦車與其它輔助搬運工作之用。絞車的電機及電氣控制設備具有防爆性能,可用于有煤塵及有瓦斯爆炸危險的礦井。
二、JD-1調度絞車型號意義
型號:JD-1;原型號JD-11.4KW
J——卷?yè)P機型;
D——調度絞車;
1——外層鋼絲繩靜張力10KN。
24小時銷售電話:15020723770
三、JD-1調度絞車技術參數
外層鋼絲繩靜張力:10KN;
外層鋼絲繩速度:≥1.00 m/s;
容繩量:450m;
綱絲繩直徑:12mm;
卷筒直徑:220mm;
卷筒寬度:307mm;
電動機型號:YBJ-11.4;
電動機功率:11.4KW;
電動機轉速:1470r/min;
總速比:41;
絞車重量:578Kg;
包括電動機;
外形尺寸:1073×766×727 mm;
隔爆型磁力啟動器:QBZ-80/1140/660;
隔爆型控制按鈕:LA81-3。
絞車在結構上采用兩級行星齒輪轉動,分別布置在主軸的兩端,主軸貫穿滾筒,左端支承在左支架上,右端支承在右支架上。電動機采用法蘭盤式固定在左支架上。絞車電動齒輪帶動左端小齒輪架上的一對小行星齒輪旋轉,由于小內齒輪是固定不動的,所以小行星齒輪除作自傳外,還要圍繞電機齒輪公轉,即帶動了小齒輪架旋轉,從而使主軸旋轉,固定在主軸右端的中心齒輪也旋轉,于是帶動了大齒輪架上的一對大行星齒輪轉動。
由于產品生產批次、具體型號不同,詳情請聯系我們的銷售人員進行具體核實
